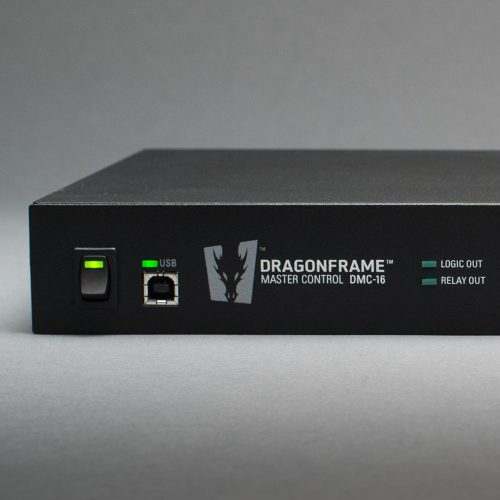

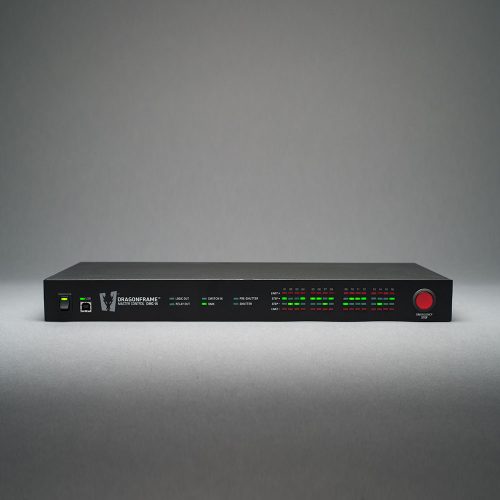

DMC-16 (discontinué)Contrôleur maître DragonframeArrêté : Veuillez consulter notre version améliorée de ce produit, le DMC-32. Le DMC-16 (contrôleur maître Dragonframe) est un coordinateur de contrôle de mouvement 16 axes à utiliser avec le logiciel Dragonframe. Il fournit seize canaux de signaux de pas et de direction entièrement synchronisés à des vitesses allant jusqu'à 200 kHz, un déclencheur de caméra, un contrôle d'éclairage DMX512, des entrées de fin de course et un ensemble de déclencheurs pour l'interfaçage avec un appareil externe. Nouvellement mis à niveau avec un processeur Zynq 7Z020 pour des performances et une fiabilité améliorées. |
Dragonframe Contrôleur principal
Caractéristiques
- 16 canaux de signaux de pas/direction à utiliser avec les pilotes de moteur pas à pas.
- Fréquence d'impulsions de pas maximale de 200 000 pas/seconde (200 kHz).

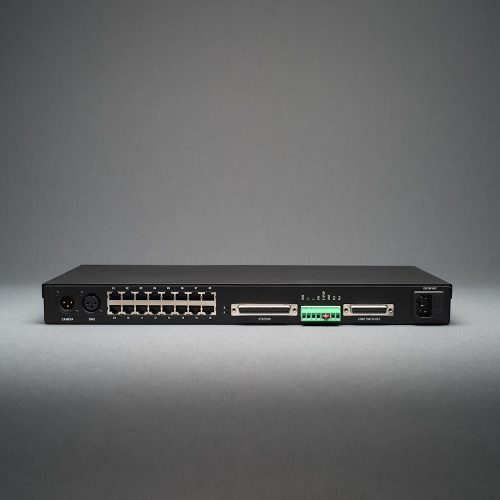

- 16 prises RJ45 avec sorties différentielles et non différentielles pour le pas et la direction.
- Une sortie pas/direction DB37 compatible Kuper/Flair (non différentielle).
- 16 entrées fin de course sur DB25. (8 ensembles de limites basses et hautes pour les moteurs 1-8).
- Un déclencheur de caméra avec des sorties de mesure et d'obturation séparées.
- Une sortie DMX512 pour contrôler jusqu'à 512 luminaires.
- Déclencheurs d'E/S pour interfacer le DMC-16/Dragonframe avec un autre appareil externe.
- Comprend un relais, une sortie de niveau logique, une entrée de commutateur et une entrée d'arrêt d'urgence.
- Tension d'entrée : 115 VCA à 230 VCA.
Spécifications physiques
- Boîtier montable en rack 1U
- Dimensions : 17″ de large x 1,719″ de haut x 8″ de profondeur
- Poids : 6,5 lb
Le forfait comprend
- Cordon d'alimentation de votre choix : US/UK/EU/Aucun.
- Câble USB (longueur 6′).
- Oreilles de montage en rack pour le montage dans un rack.
- Pieds en caoutchouc pour une utilisation sur le bureau.
FAQ :
Q : Quelle est la différence entre le DMC-16 et l'utilisation d'un Arduino pour le contrôle de mouvement ? Pourquoi devrais-je payer tellement plus pour le DMC-16 ?
UNE: L'Arduino (avec Dragonframe et notre sketch DFMoco) est un excellent outil pour le contrôle de mouvement en stop motion et time-lapse, mais il est très basique. Il a une vitesse maximale du moteur de 20 000 pas/seconde, avec une accélération/décélération assez grossière. Le DMC-16 est dix fois plus rapide, ce qui adoucit l'accélération et la décélération. L'Arduino fournit des capacités de base de tir-déplacement-tir, tandis que le DMC-16 peut exécuter des mouvements à pleine vitesse. Le DMC-16 offre également des capacités d'éclairage DMX complètes et des déclencheurs.
Q : Puis-je utiliser le DMC-16 avec du matériel Ditogear ? Ai-je besoin du Ditogear Dragonbridge ?
UNE: Le DMC-16 offre des capacités en temps réel lors de l'utilisation du matériel Ditogear avec Dragonframe. (Assurez-vous d'acheter le Adaptateur DitoGear™ DMC-16.) Alternativement, vous pouvez utiliser le Ditogear Dragonbridge, qui vous offre une fonctionnalité de tir-déplacement-tir similaire à notre solution Arduino DFMoco. Vous n'avez pas besoin des deux.
Q : Le DMC-16 inclut-il des pilotes de moteur pas à pas alimentés ?
UNE: Non. Il fournit des signaux de pas et de direction. Vous devez utiliser des pilotes distincts, tels que ceux de Geckodrive.
Q : Le DMC-16 est-il verrouillable ?
UNE: Non ce n'est pas.
Q : Le DMC-16 est-il aussi incroyablement génial qu'il y paraît ?
UNE: Oui c'est le cas.
Ressources
Vous pouvez trouver plus de spécifications techniques, de précautions de sécurité et de schémas de câblage dans le guide de l'utilisateur :
Guide de l'utilisateur du DMC-16
